我國包裝機械起步發展于80年代，當時，全機械式設備配備一臺可編程邏輯控制器(PLC)，用于控制邏輯功能和驅動器的機械動力軸，但靈活性并不盡如人意。控制與驅動技術被證明是包裝機械結構領域中的關鍵技術。

如今，包裝機械是一種集機、電、氣一體化的全自動設備。充分利用最新科技成果，采用氣動執行機構、伺服電機驅動等傳動技術，大大縮短整體機械的傳動鏈，機械結構大為簡化，工作的速度和精度大大提高。

本文開發的立式包裝機系統完全取代傳統的手工操作，采用自動化技術，生產出來的包裝產品一致性好，質量穩定可靠，同時，生產效率高。

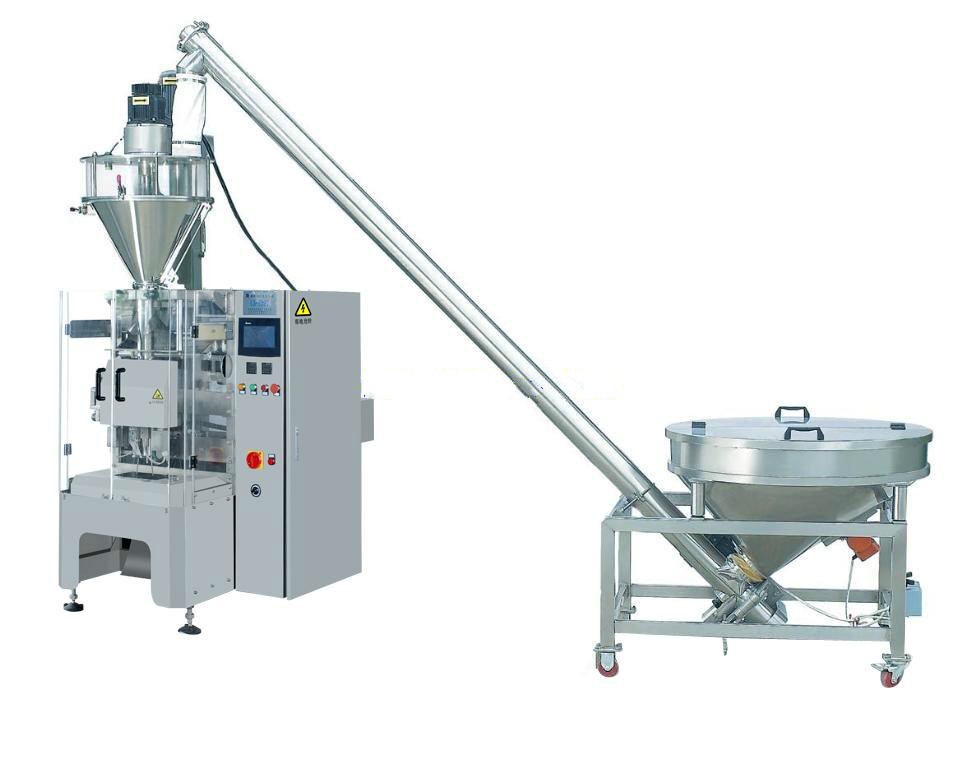

立式包裝機

方案背景

立式包裝機的特點是動作復雜、頻繁，有較多的執行元件。使用PLC進行編程控制最能顯現出其經濟性，PLC的高速計數和脈沖輸出功能是使用繼電器控制系統所不具備的。綜合考慮經濟、實現效果、定位精度等原因客戶采用了k8凯发天生赢家一触即发人生PLC作為控制系統。相比于其他PLC控制系統而言，k8凯发天生赢家一触即发人生PLC控制系統的性價比更高。

方案需求

要求1	設備必須每個動作都有手動功能。
要求2	下料和打碼需要有開關功能。
要求3	設備要有產量計算功能。
要求4	設備要有設定產量，到了停機功能。
要求5	設備要求有數據存儲功能需要八組數據存儲。
要求6	設備要求要有拉膜糾偏功能，放膜位置。
…	…

解決方案

立式包裝機控制系統采用一臺k8凯发天生赢家一触即发人生X系列經濟型PLC控制器，主要控制立式包裝機的整體動作，上位機（操作系統）采用k8凯发天生赢家一触即发人生經濟型UH407系列HMI操作界面，用于進行功能選擇、手動調試、參數設置和自動調試等用戶操作。

硬件明細表

硬件明細表
產品類型	產品型號	產品種類
k8凯发天生赢家一触即发人生PLC	X1-32TD-E0	1臺
k8凯发天生赢家一触即发人生HMI	UH407-4AU01-0AA0	1臺
東菱伺服	750W伺服	1套
液壓閥	SMC電磁閥	若干
傳感器	磁性傳感器	若干
電氣部件	—	若干
機械部件	—	若干

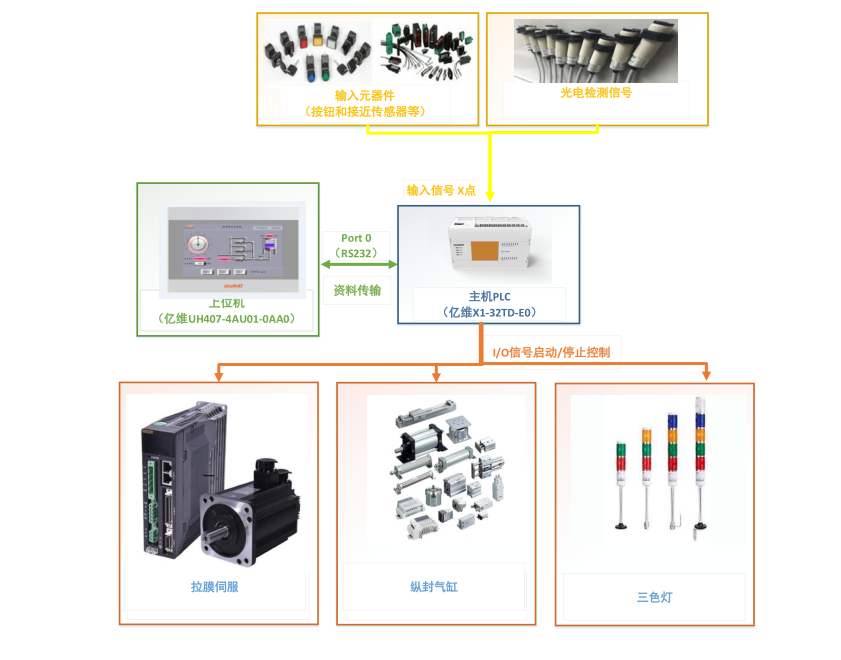

硬件配置圖

機械結構

立式包裝機的機械結構主要由六部分組成：制袋成型器、縱封機構，橫封機構、打碼機構、拉膜機構、走膜機構組成。

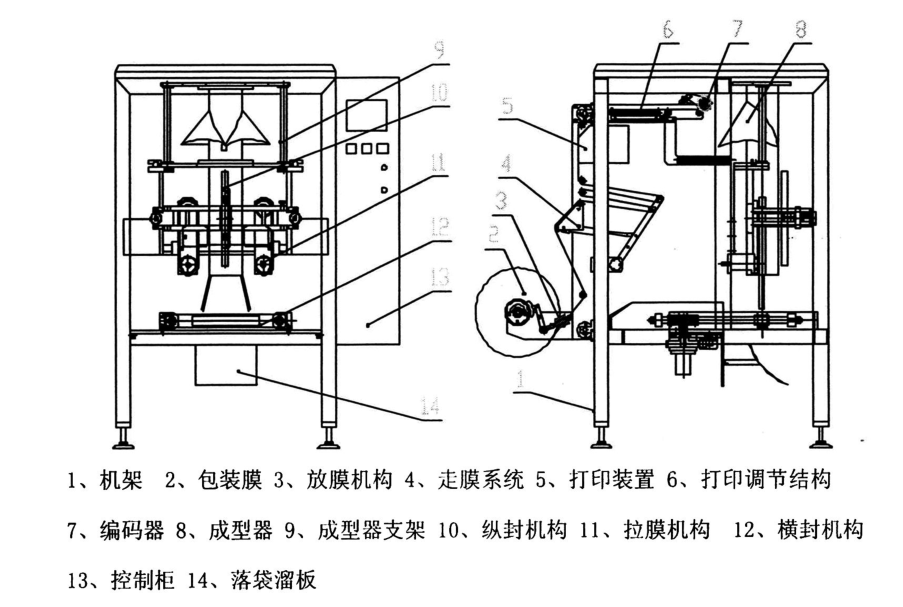

立式包裝機整體結構解析圖

電氣控制

立式包裝機電控柜實際配線圖

工藝流程

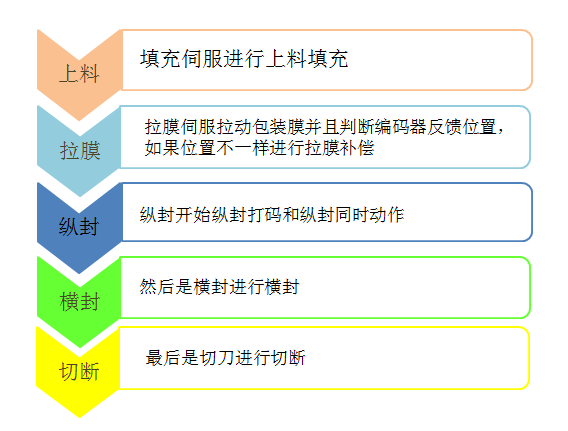

立式包裝機工藝流程圖

控制流程

立式包裝機的工藝流程主要包括五部分：填充伺服進行上料填充，拉膜電機按照設定長度進行拉膜，縱封和橫封氣缸進行縱封橫封，切刀氣缸進行切斷，打碼氣缸進行打碼。

立式包裝機控制流程圖

PLC程序設計

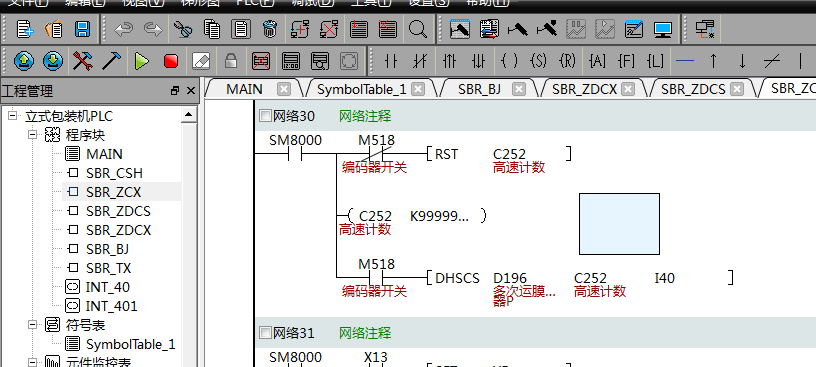

立式包裝機的高速計數控制程序圖

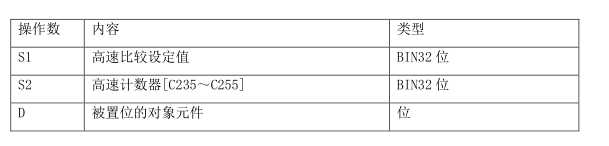

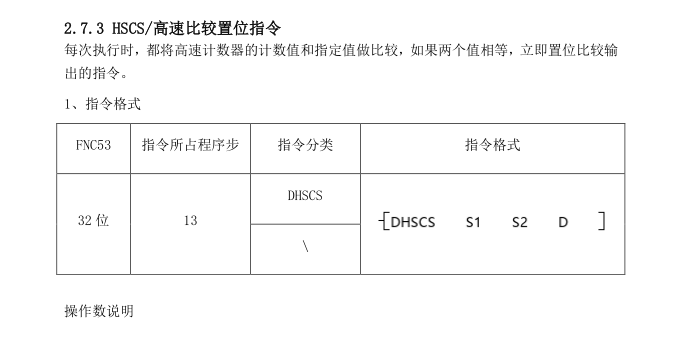

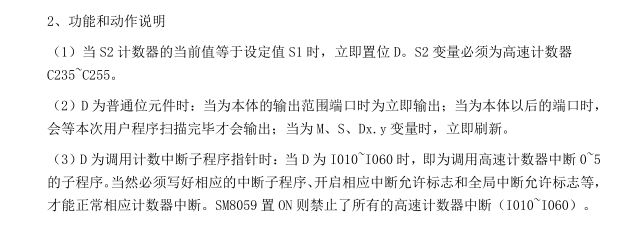

高速計數指令解析說明圖

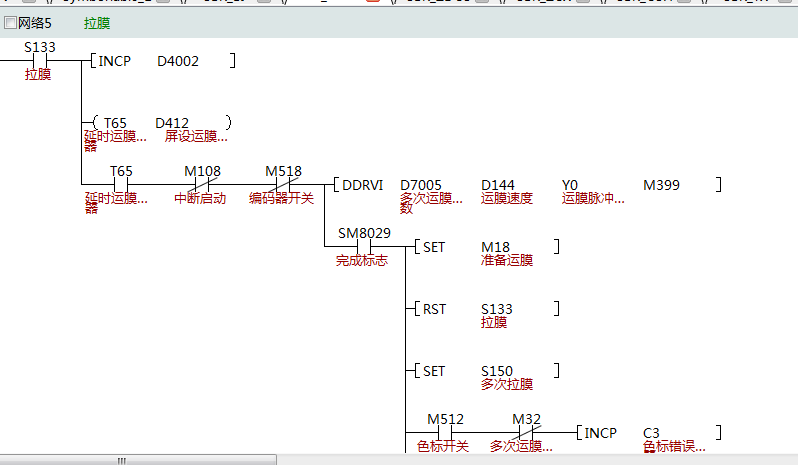

立式包裝機高速脈沖輸圖

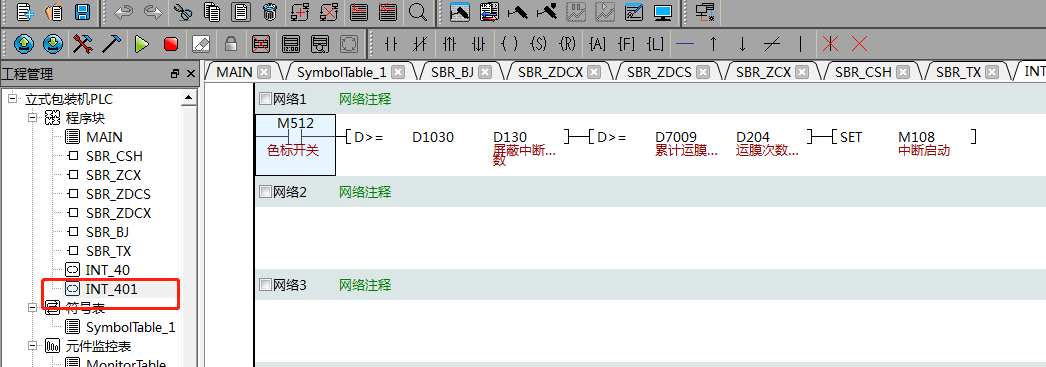

立式包裝機PLC外部中斷程序圖

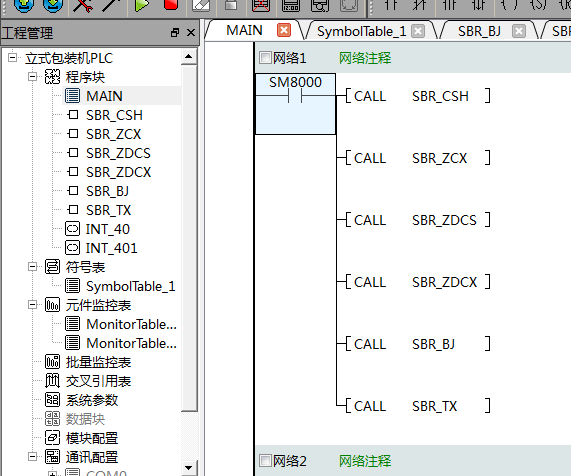

立式包裝機的程序區塊劃分控制程序圖

HMI畫面設計

自動頁面

立式包裝機的自動操作頁面主要用于打碼、填充選擇、運行調試動作和顯示、包裝速度和產量計數等功能。

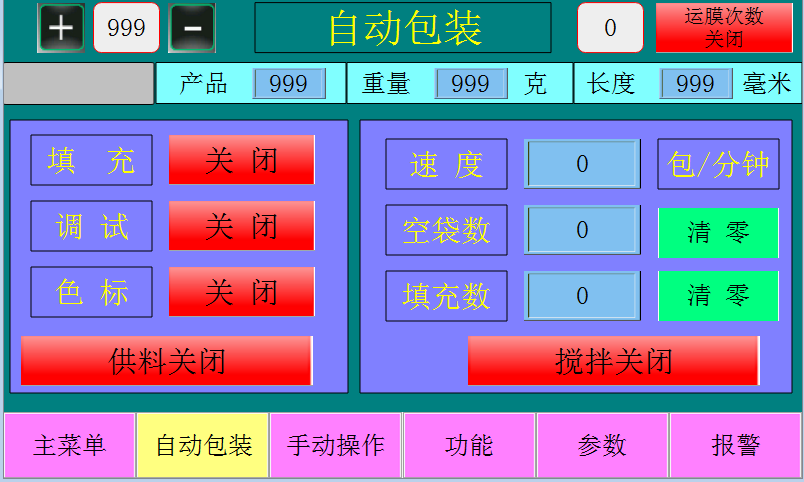

立式包裝機的HMI自動頁面

使用效果

通過現場調試立式包裝機做出的產品上料產品重量精度大大提高，降低產品的功耗，提高產品質量，提高產能，并經過長時間測試，上料稱重精度精確到正負50g，滿足了客戶的要求，而且立式包裝機在運行過程中運行平穩、生產效率高；從而可以為客戶提高生產效率，降低勞動強度，節約人工成本，改善生產環境，使企業的生產成本有所降低。該控制方案很好的體現了k8凯发天生赢家一触即发人生PLC強大擴展功能和強大指令功能等功能。
