| 技術規范 | |

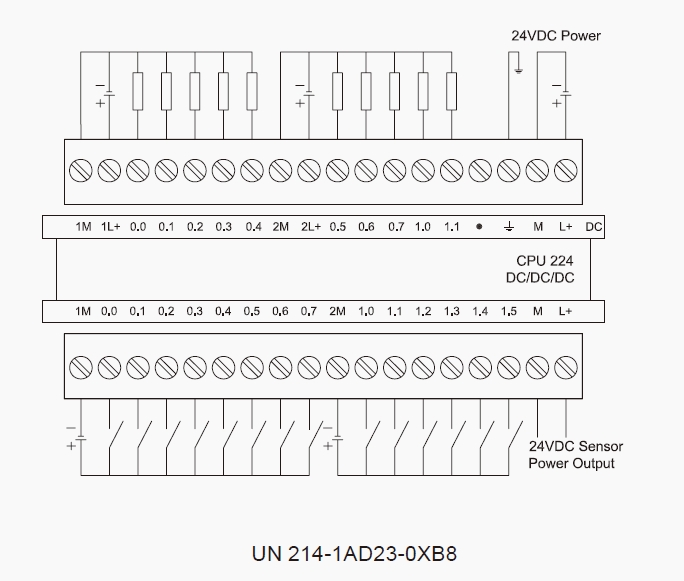

| 型號 | CPU 224-2Q DC/DC/DC |
| 物理特性 | |

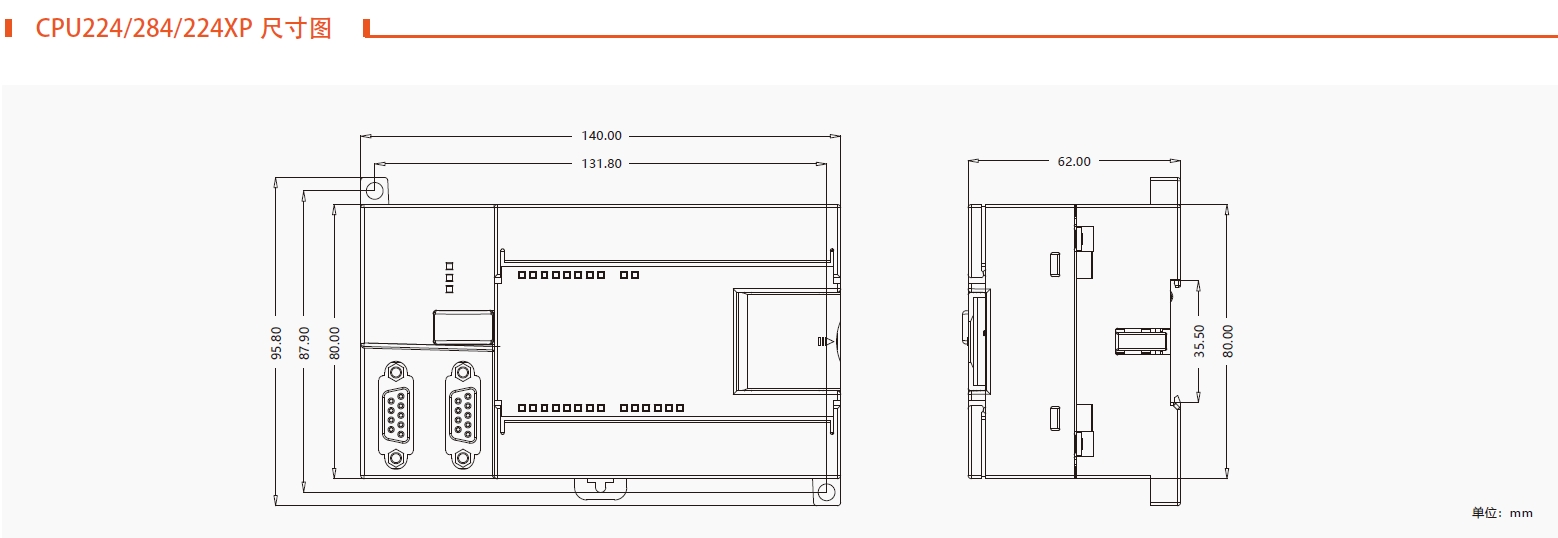

| 尺寸（W*H*D） | 140*80*62mm |
| 功耗 | 7W |
| 存儲器特性 | |
| 程序存儲器 | 20K |
| 數據存儲器 | 10K |
| I/O特性 | |
| 本機數字量輸入 | 14輸入 |
| 本機數字量輸出 | 10輸出 |
| 允許最大的擴展I/O模塊 | 7個模塊 |
| 高速計數器總數 | 6個 |
| 單相計數器 | 6個，每個30KHZ |
| 兩相計數器 | 4個，每個20KHZ |
| 脈沖輸出 | 2個30KHz（僅限D(zhuǎn)C輸出） |
| 常規特性 | |
| 定時器總數 | 總共256個，4個1ms,16個10ms,236個100ms |
| 計數器總數 | 256 |
| 內部存儲器位掉電保持 | 256 |
| 時間中斷 | 2個1ms分辨率 |
| 邊沿中斷 | 4個上升沿/4個下降沿 |
| 模擬電位器 | 2個8位分辨率 |
| 實時時鐘 | 內置 |
| 集成的通訊功能 | |
| 接口 | 2個RS-485標準PPI接口 |
| PPI波特率 | 9.6,19.2和187.5kbps |
| 每段電纜的最大長度 | 使用隔離的中斷繼電器：38.4kbps可達1200米， |
| 未使用隔離中繼器：50米 | |
| 電源特性 | |
| 輸入電壓 | 20.4-28.8VDC |
| 輸入電流 | 110mA(僅CPU，24VDC） |
| 沖擊電流 | 12A，28.8VDC |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 14輸入 |
| 輸入類型 | PNP/NPN |
| 額定電壓 | 24VDC，4mA |
| 邏輯1[最小] | 15VDC |
| 邏輯0[最大] | 5VDC |
| 高速計數器輸入速率 | 20KHZ（單相），10KHZ（兩相） |
| 邏輯1=15-30VDC | |
| 高速計數器輸入速率 | 30KHZ（單相），30KHZ（兩相） |
| 邏輯1=15-26VDC | |
| 同時接通的輸入 | 所有 |
| 電纜長度最大 | 500m（標準輸入） |
| 屏蔽 | 50m（高速計數器輸入） |
| 非屏蔽 | 300m（標準輸入） |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 10輸出 |
| 輸出類型 | 固態-MOSFET，源型輸出 |
| 額定電壓 | 24VDC |
| 電壓范圍 | 20.4-28.8VDC |
| 浪涌電流（最大） | 8A，100ms |
| 邏輯1（最小） | 20VDC,最大電流 |
| 邏輯0（最大） | 0.1VDC，10KΩ負載 |
| 每點額定電流（最大） | 0.75A |
| 每個公共端的額定電流（最大） | 6A |
| 燈負載[最大] | 5W |
| 脈沖頻率[最大] | 20KHz(Q0.0 Q 0.1) |
| 觸電壽命 | - |
| 環境參數 | |
| 工作環境溫度 | 0℃～60℃ |
| 運輸環境溫度 | -20℃~80℃ |
| 環境相對濕度 | 5~90% |
| 防護等級 | IP20 |
| 訂貨號 | UN 214-1AD23-0XB0 |
