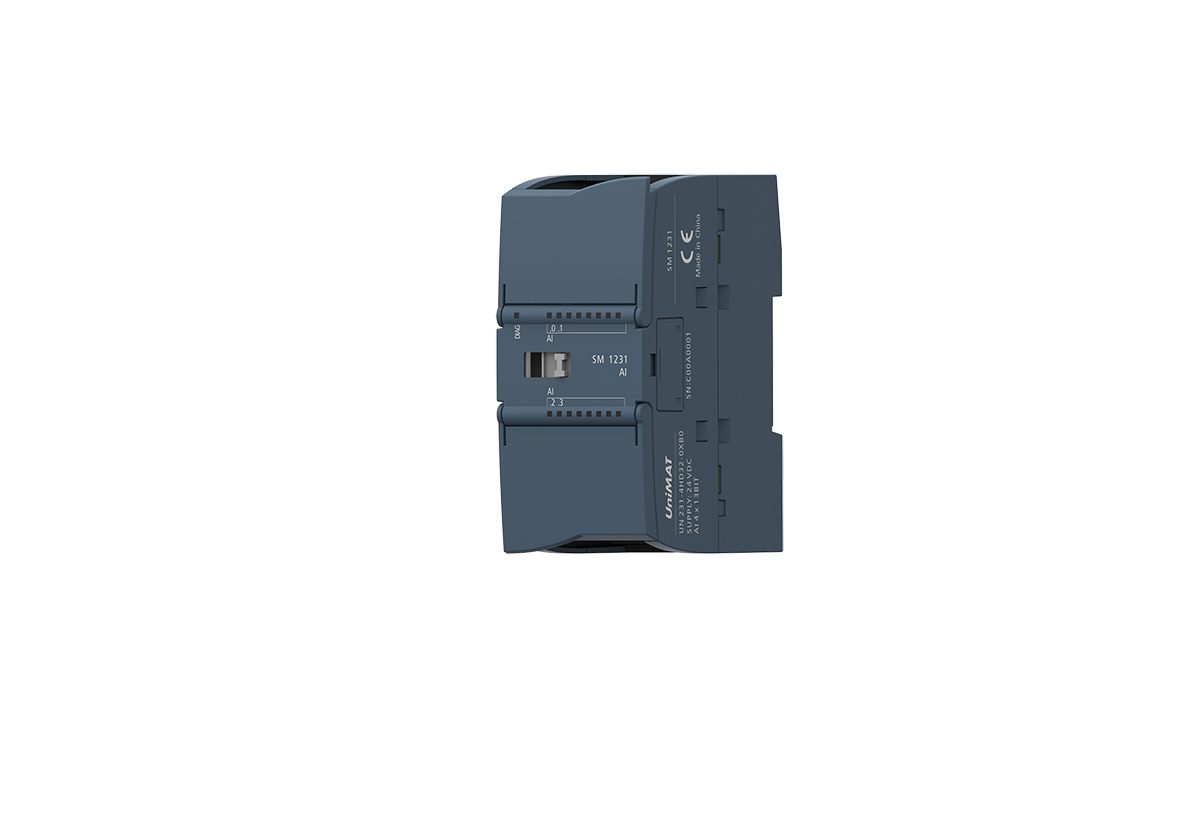

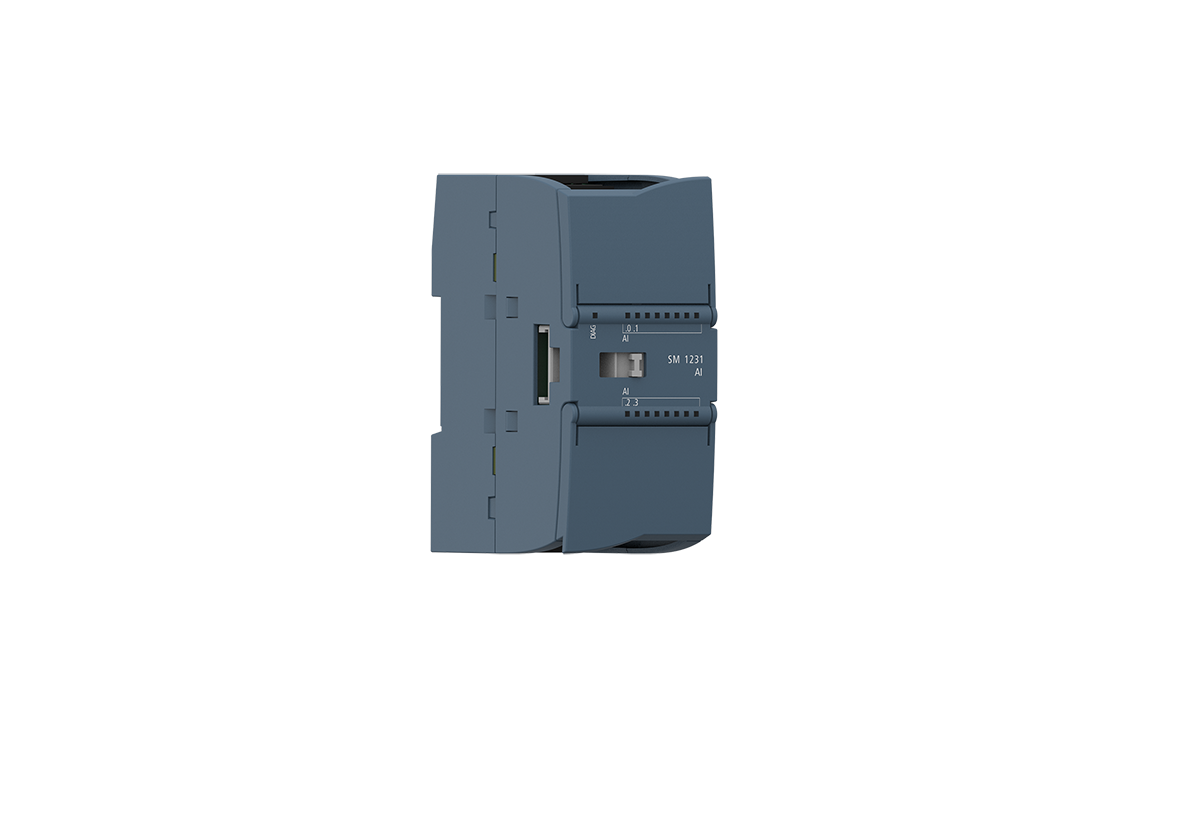

| 型號 | SM 1231 AI 4x13 位 |

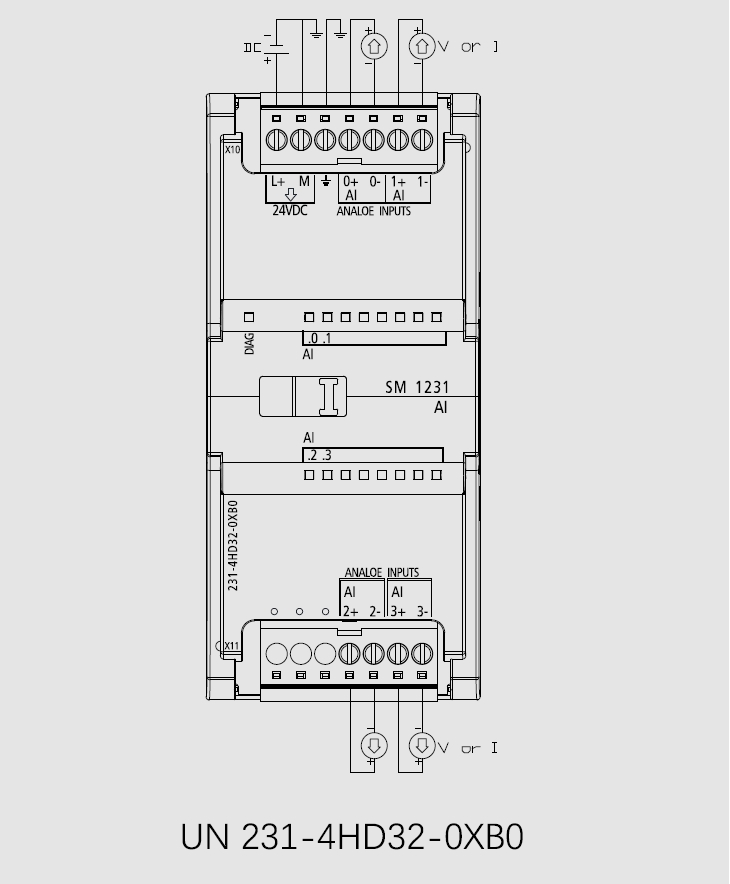

| 訂貨號型號 | UN 231-4HD32-0XB0 |
| 常規 | |
| 尺寸 W x H x D（mm） | 45 x 100 x 75 |
| 重量 | 180g |
| 功耗 | 2.2W |
| 電流消耗（SM總線） | 80 mA |
| 電流消耗（24 V DC） | 45 mA |
| 模擬輸入 | |
| 輸入路數 | 4 |
| 類型 | 電壓或電流（差動）： 可 2 個選為一組 |
| 范圍 | ±10 V、± 5 V、± 2.5 V 、 0 － 20 mA 或 4 － 20 mA |
| 滿量程范圍（數據字） | -27648 - 27648，電壓；0-27648，電流 |
| 過沖/下沖范圍（數據字） | 電壓：32,511 － 27,649/-27,649 － -32,512 |
| 電流：32,511 － 27,649/0 － -4,864 | |
| 上溢/下溢范圍（數據字） | 電壓：32,767 － 32,512/-32,513 － -32,768 |
| 電流 0 － 20 mA：32,767 － 32,512/-4,865 － -32,768 | |
| 電流 4 － 20 mA：32,767 － 32,512/ 值小于 -4,864 時表示開路 | |
| 精度 | 12 位 + 符號位 |
| 最大耐壓/耐流 | ±35 V/±40 mA |
| 平滑 | 無、弱、中或強 |
| 噪聲抑制 | 400、60、50 或 10 Hz |
| 阻抗 | ≥ 9 MΩ（電壓）/ ≥ 270 Ω，< 290 Ω（電流） |
|
隔離 現場側與邏輯側 邏輯側與 24 V DC 現場側與 24 V DC 通道與通道 |
無 |
| 精度（25℃/0-55℃） | 滿量程的 ±0.1 %/±0.2 % |
| 共模抑制 | 40 dB，DC － 60 Hz |
| 工作信號范圍 | 信號加共模電壓必須小于 +12 V 且大于 -12 V |
| 電纜長度（米） | 100 米，屏蔽雙絞線 |
| 診斷 | |
| 上溢/下溢 | √ 1 |
| 對地短路（僅限電壓模式） | 不適用 |
| 斷路（僅限電流模式） | 僅限 4 － 20 mA 范圍（如果輸入低于 -4,864；1.185 mA） |
| 24VDC低壓 | √ |
