靜電除塵工作原理

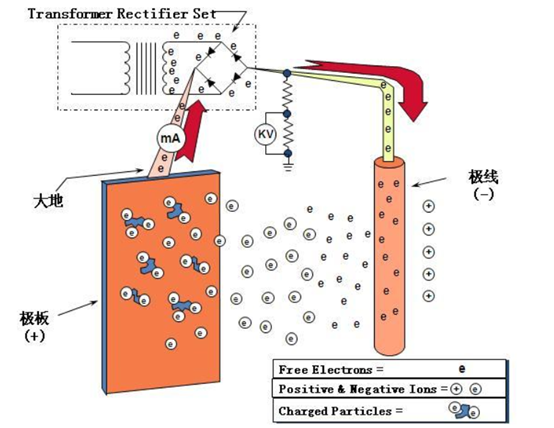

靜電除塵是氣體除塵方法的一種。含塵氣體經過高壓靜電場時被電分離，塵粒與負離子結合帶上負電后，趨向陽極表面放電而沉積。在冶金、化學等工業中用以凈化氣體或回收有用塵粒。利用靜電場使氣體電離從而使塵粒帶電吸附到電極上的收塵方法。在強電場中空氣分子被電離為正離子和電子，電子奔向正極過程中遇到塵粒，使塵粒帶負電吸附到正極被收集。

電氣原理&電氣布局

1.電氣原理

該項目中，主控制為k8凯发天生赢家一触即发人生124XP CPU，采集外部信號，由RS485串口通過Modbus RTU協議啟停輔助控制器。主、副控制協調控制，實現連鎖控制。

k8凯发天生赢家一触即发人生124XP電氣原理圖

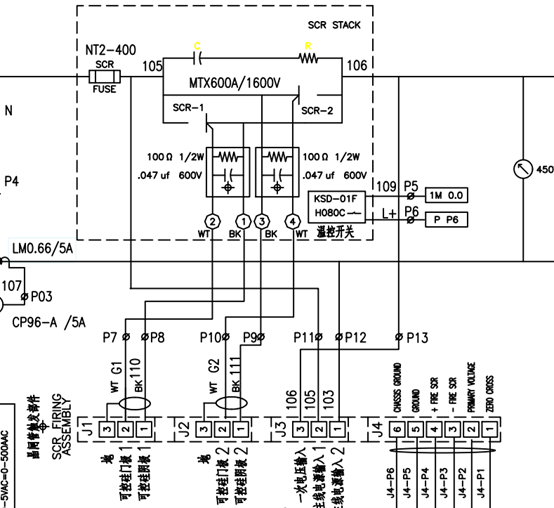

輔控制為電除塵專用控制器，控制可控硅導通角0-180°，從而實現電壓電流的調節。通過整流變壓器，實現二次電壓調壓，交流變直流。

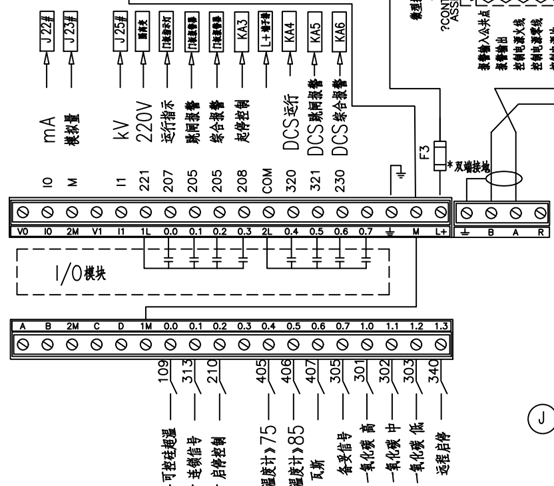

SQ300i接線原理圖

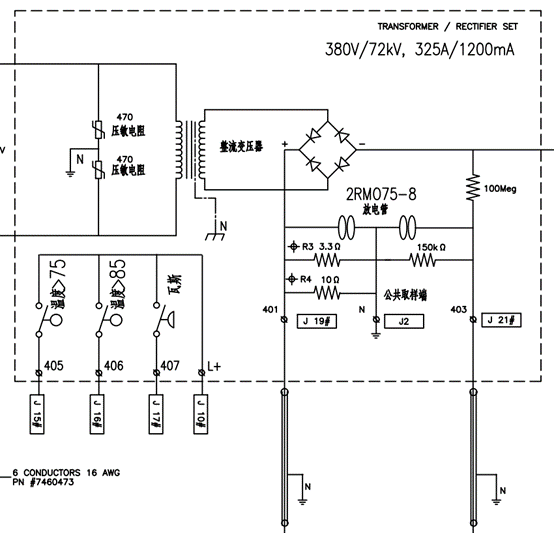

整流變壓器電氣原理

正常運行狀態時，二次電壓高達140KV。

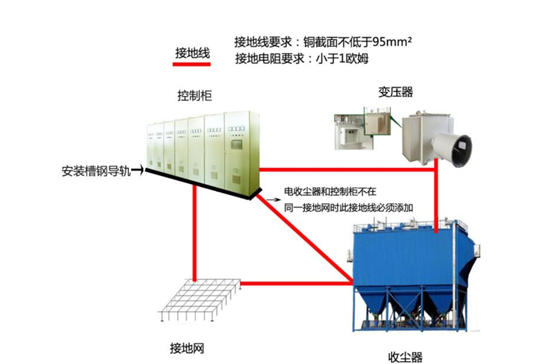

關鍵施工：接地

電收塵器的特殊之處在于它的電流通道是大地，而不是通常三線制的零線。因此良好的接地至關重要，某一點的斷裂、松動、銹蝕等都會引起反饋信號接收異常、強電損壞設備等故障。

現場接地施工時應至少注意以下幾點：
1. 電收塵本體、整流變壓器以及電控柜三者應在同一接地網且距離最短，以保證等電位及最小接地阻抗
2. 接地網使用的扁鐵、銅牌或電纜等應保證截面積足夠
3. 每臺電控柜（柜內專用接地排） 以及整流變壓器（外殼接地螺栓） 應各有一根單獨的地線直接到電收塵本體接地，禁止串聯
4. 接地電阻應小于 1 ?

另外，應當選擇二次信號回路應選擇高質量的雙絞屏蔽電纜，以防止外部不良信號的干擾。

1. 整流變壓器的二次電壓、二次電流信號輸出應各自使用一根單獨的STP 雙絞屏蔽電纜

2. 電纜內的鋁箔層、接地導線以及多余的電線應保證雙端（電壓器側以及電控柜側）可靠接地。

3. 屏蔽電纜應保證完整無破損，不能使用兩根電纜拼接

4. 屏蔽電纜技術參數指標可參考 Belden 8719 型電纜

 結束語

該項目中，直流電壓高達140KV電磁環境下，試用過多家同類產品，表現不一。經過多番驗證，最終選擇k8凯发天生赢家一触即发人生120系列PLC。k8凯发天生赢家一触即发人生PLC不負所望，表現優異，運行穩定。
