k8凯发天生赢家一触即发人生200PLC實現單按鈕啟停
與客戶交流中，客戶述說自己寫的單按鈕啟停程序太繁瑣，詢問有沒有簡單點的方式。以前自己做項目也曾遇到過此類問題，隨便寫了一下也沒有深究。秉承程序設計越簡單越好的原則，思索了幾種方案，以尋求最簡潔的方式。同事一旁說道，實際應用中，選擇自鎖按鈕或旋轉開關或鑰匙開關，程序最簡潔最簡單。為了發散思維，并為初學者多接觸一些指令，我們這里提供幾種單按鈕實現啟停的方法。
1、推薦方式一：SR指令
設置主雙穩態觸發器（SR）是一種設置主要位的鎖存器。如果設置（S1）和復原（R）信號均為真實，則輸出（OUT）為真實。
SR指令真值表：
|
S1 |
R |
OUT |
|
0 |
0 |
以前的狀態 |
|
0 |
1 |
0 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
實現方式：

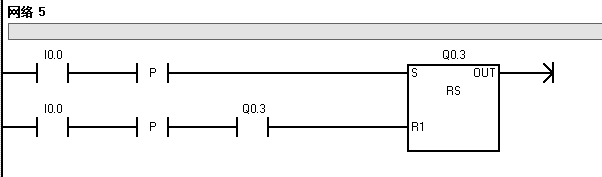

2、推薦方式二：RS指令
復原主雙穩態觸發器（RS）是一種復原主要位的鎖存器。如果設置（S）和復原（R）信號均為真實，則輸出（OUT）為虛假。
RS指令真值表：
|
S |
R1 |
OUT |
|
0 |
0 |
以前的狀態 |
|
0 |
1 |
0 |
|
1 |
0 |
1 |
|
1 |
1 |
0 |
實現方式：

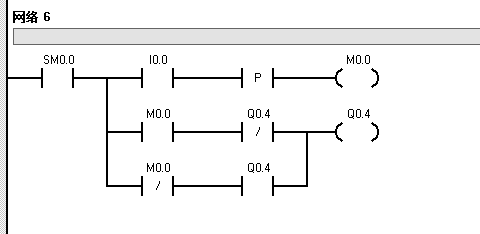

3、異或
如果a、b兩個值不相同，則異或結果為1。如果a、b兩個值相同，異或結果為0。
實現方式：

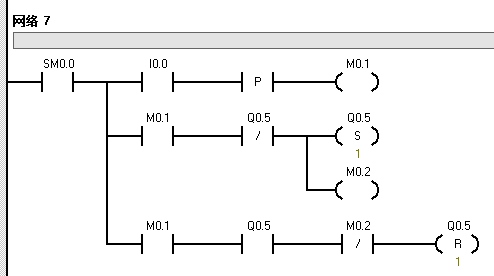

4、置位復位指令
實現方式：

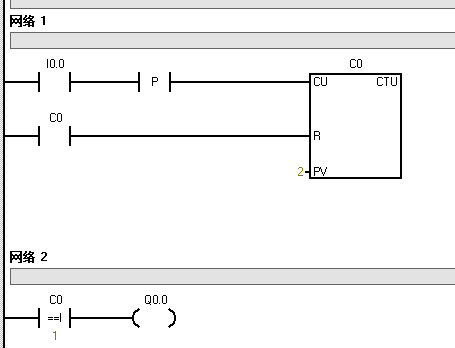

5、計數器指令
實現方式：

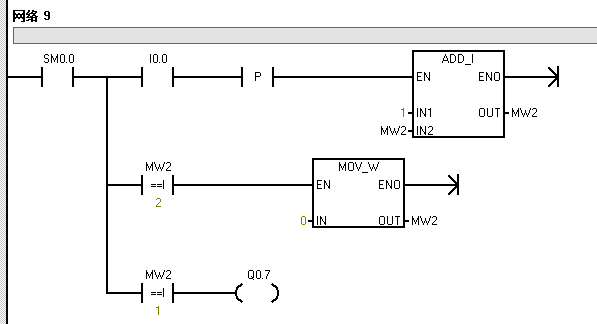

6、整數相加指令，與計數器類似。
實現方式：

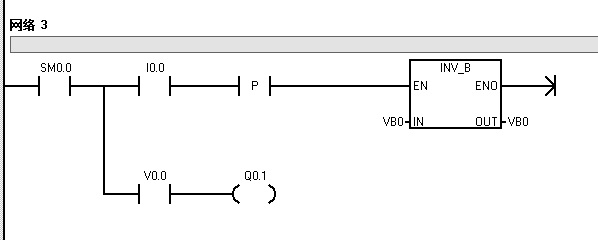

7、取反指令
實現方式：

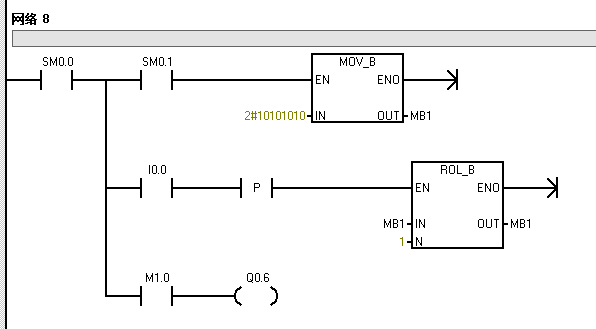

8、循環左移或右移指令
實現方式：
結束語：在設計PLC控制方案時，我們應考慮如何減少所需PLC的輸入點數問題。為了減少所需PLC的輸入點數，區別不同情況，其實實現方法有多種，其中一種實現方法就是采用單按鈕控制啟動/停止。利用PLC實現單按鈕控制啟動/停止有很多種方法，這里拋磚引玉，大家有興趣的話可以編寫適合自己思維方式的一種。
