為方便客戶更好的使用UN314，做了UN314與2臺200PLC走M(jìn)ODBUS輪詢通訊，希望對客戶在使用314與多儀表通訊時能夠有所幫助。
硬件配置：
UN314一臺， UN200PLC 兩臺
STEP7 200,300編程軟件
300編程電纜一根和USB轉485轉換器一個
搭建好硬件平臺如下圖：線有點亂，大家忽略。
接線注意事項：建議使用DP接頭，485正負不要搞反。

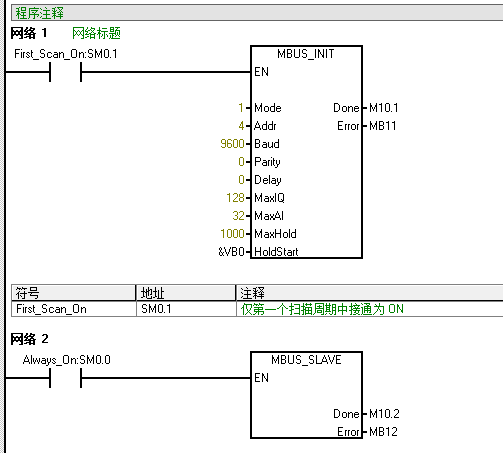

第一步：做好兩臺從站程序。這里引用西門子的MODBUS從站例程。

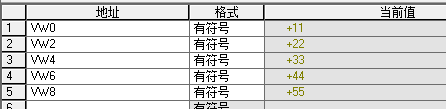

并給每個通訊的區域賦值，方便監視。
第二步：測試好從站程序的正確可讀性。

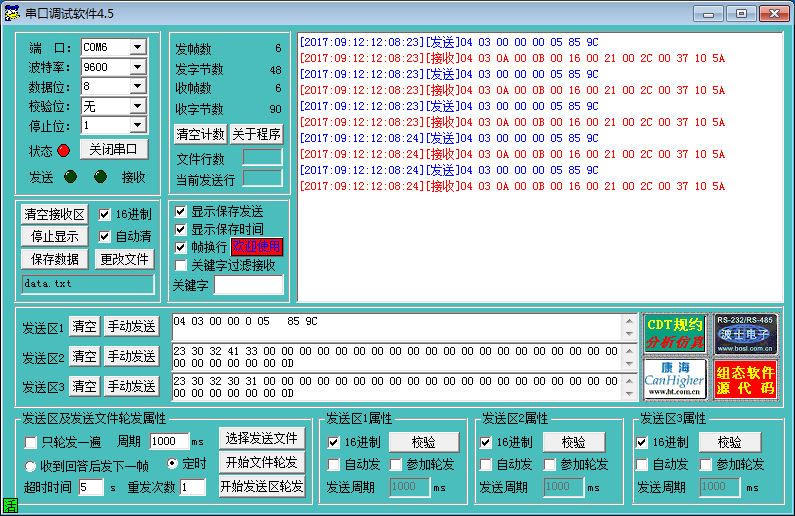

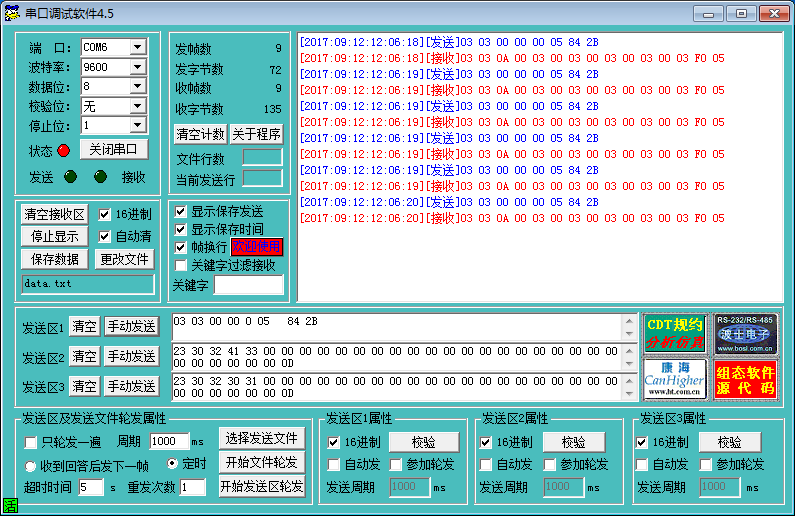

為保證測試的準確信，先用串口調試助手測試好，該從站編程是否正確。發送了讀5個字的報文，發現從站能夠正常響應主站的請求。
第三步：編寫314程序

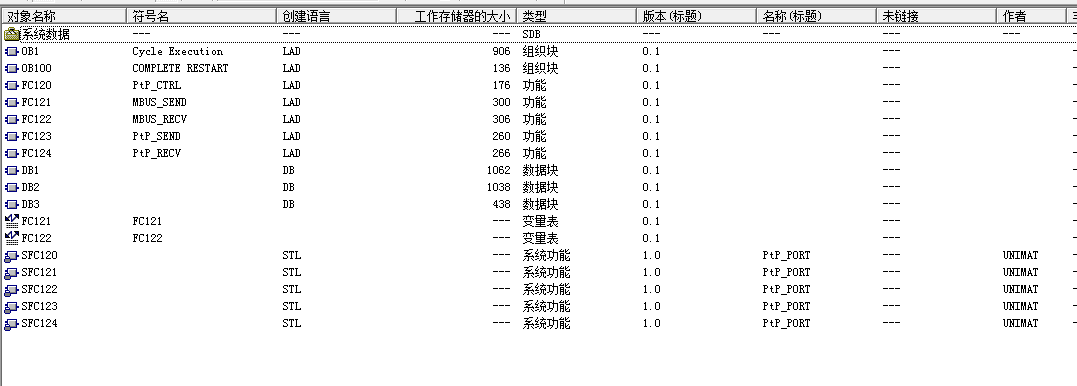

為自己的項目導入我司專用的通訊系統功能塊。（具體參數說明請查看相關手冊）

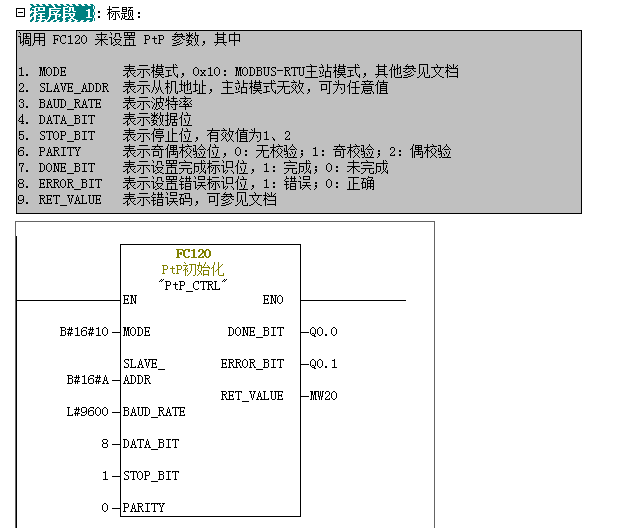

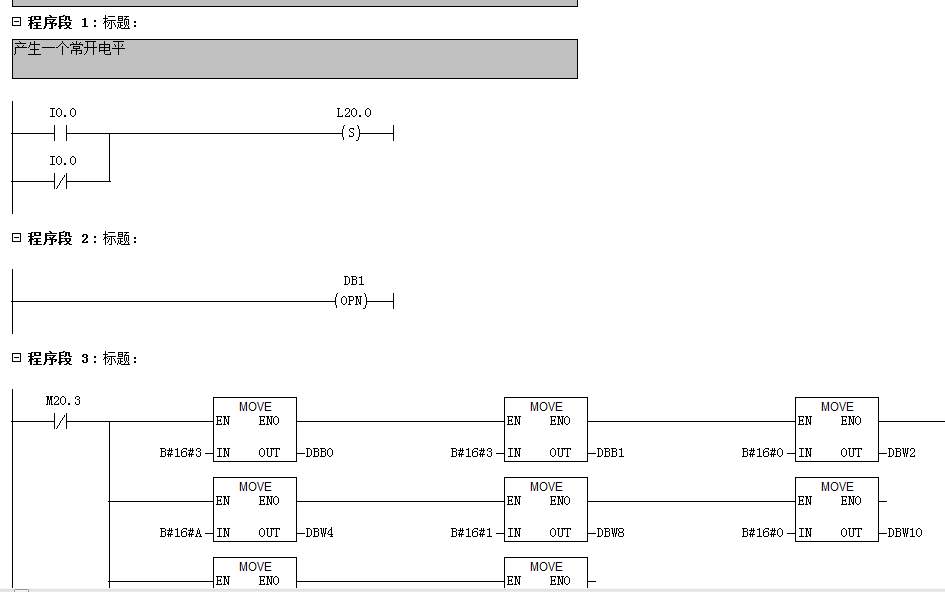

在OB100中程序初始化：

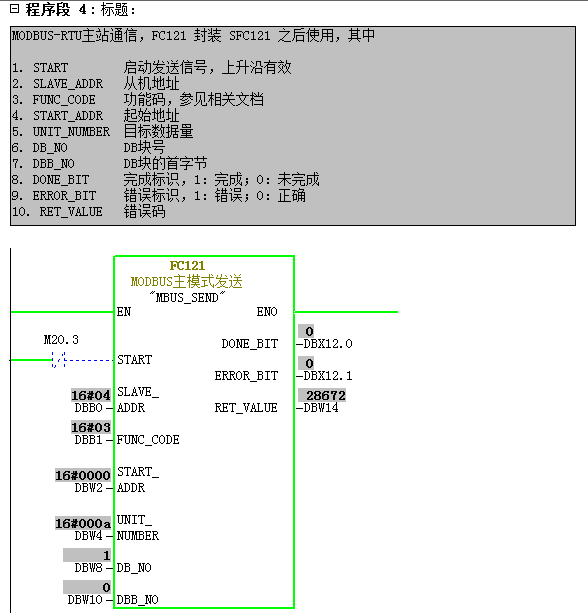

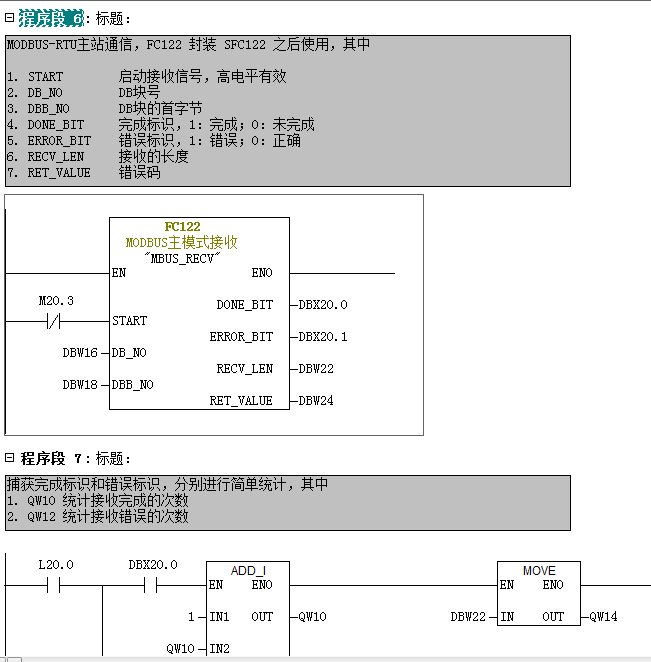

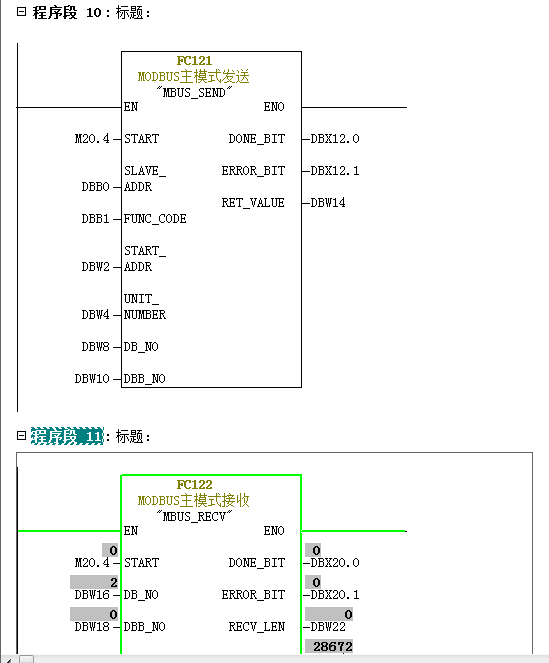

OB1主程序中：輪詢調用

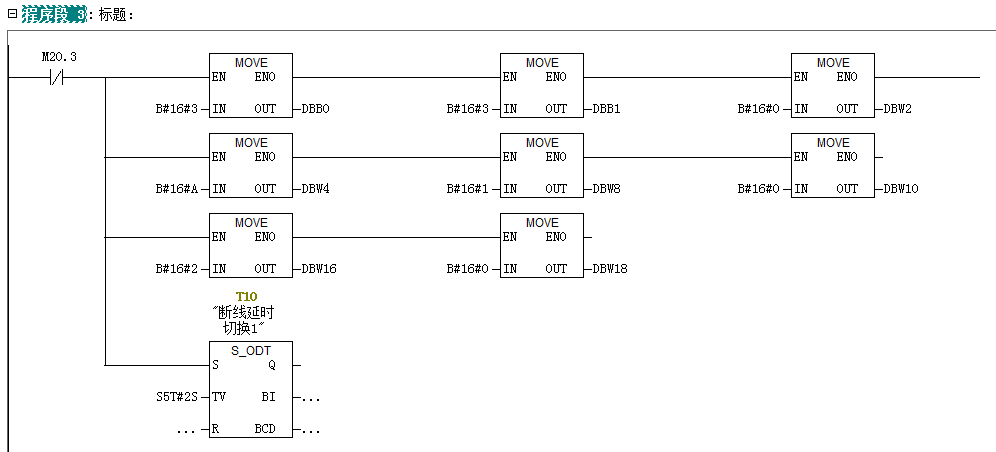

程序段三：賦值3號站通訊數據，并開始計時，如果2S內沒有返回?cái)?shù)據，開始對4號從站發送請求數據。

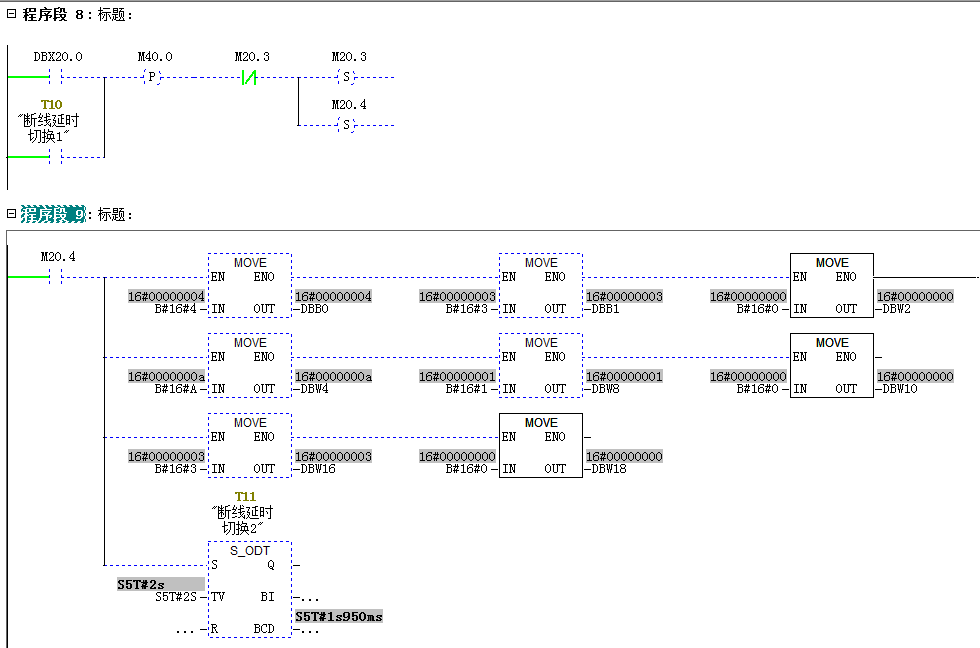

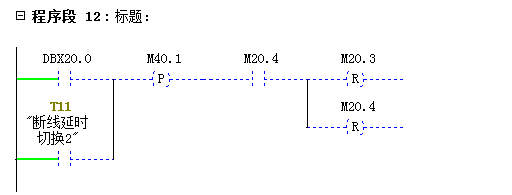

最后一個站通訊完成或者超時到，觸發第一個從站的通訊賦值位。開始啟動所有從站通訊的第二輪通訊。

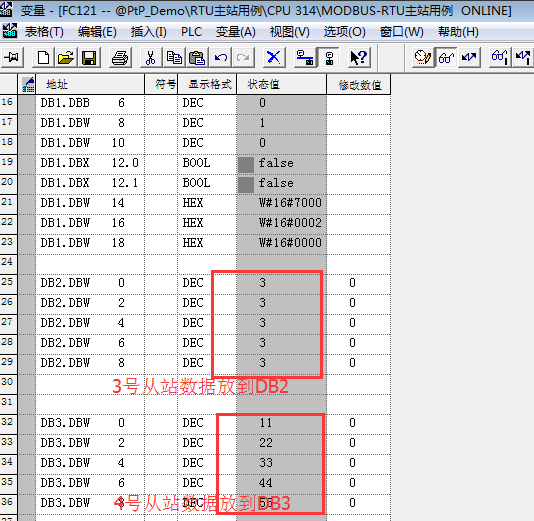

第四步：通過變量表監視相關數據。可以看到通訊正常。每次都可以看到接受數據完成位置1，完成位計數加1。當斷開某一臺設備時，不影響下一臺設備的數據更新。斷開某一臺設備后，主要由定時器觸發下臺設備的讀取。
